Rumus Kuda Kuda Baja Ringan Untuk Pemula

Rangka atap baja ringan saat ini sudah banyak digunakan sebagai struktur atap untuk bangunan rumah tinggal. Material ini dapat membentuk rangka yang menopang penutup atap sekaligus membantu menyalurkan beban ke bagian bangunan yang menjadi tumpuannya. Adapun jenis baja ringan terdiri dari kaso, kanal dan reng. Material baja ringan dipilih karena memiliki kekuatan, ketahanan terhadap korosi, dan bobot yang ringan. Material ini dapat digunakan sebagai rangka atap rumah maupun untuk pemasangan kanopi baja ringan, sesuai dengan kebutuhan konstruksi bangunan. Atap limasan dengan bentuk limasan yang terdiri dari dua bidang miring trapesium dan cocok untuk menggunakan rangka atap baja ringan. Selain itu, material ini juga dapat digunakan untuk pemasangan kanopi baja ringan. Sebelum pemasangan rangka atap baja ringan, Sobat Builders perlu memperhitungkan rumus kuda-kuda baja ringan yang tepat agar struktur atap dapat dibuat sesuai dengan kebutuhan bangunan. Perhitungan ini membantu menentukan dimensi dan posisi rangka agar sesuai dengan kondisi serta ukuran bangunan.

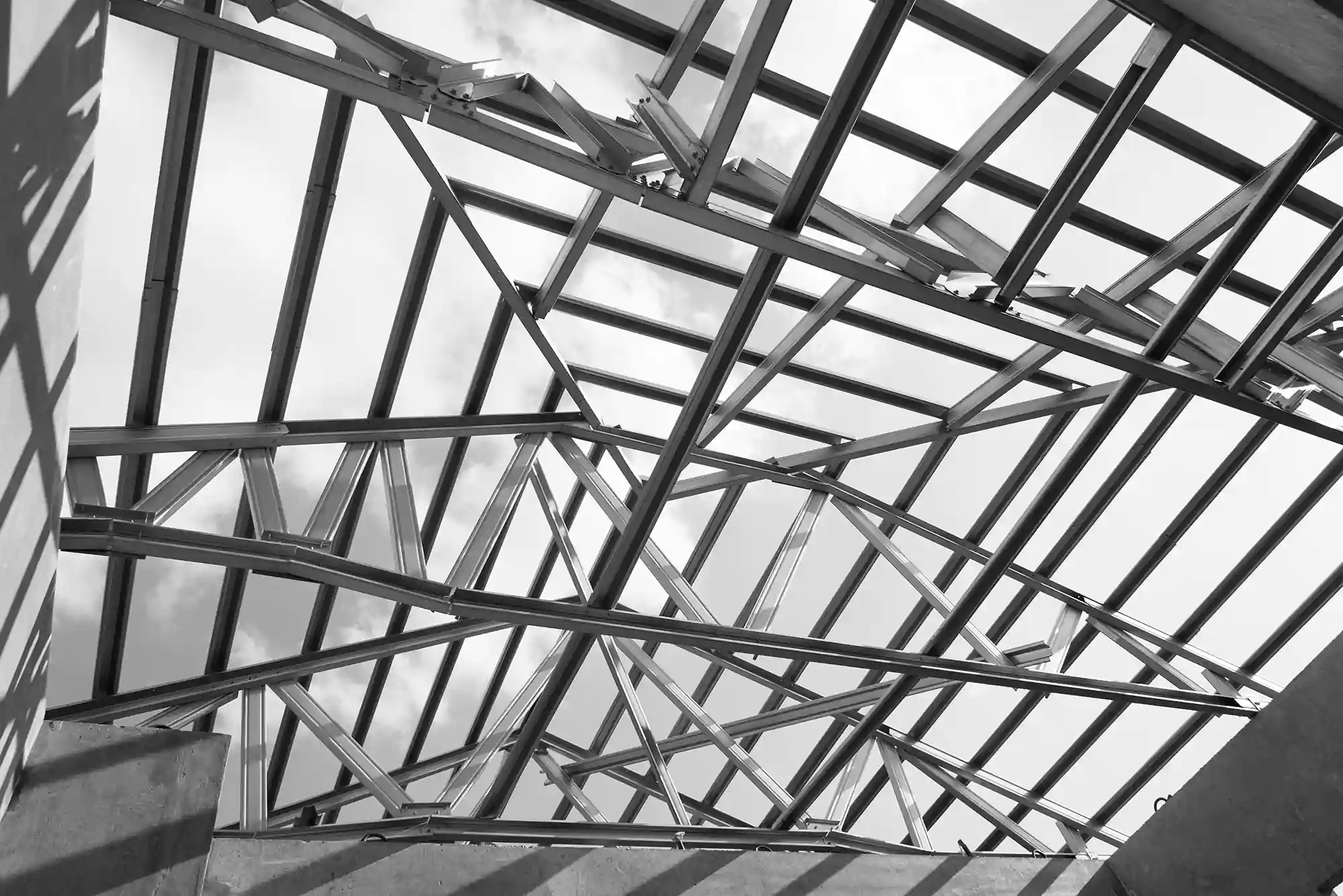

Rangka Atap Baja Ringan

Kuda-kuda merupakan susunan rangka batang yang berfungsi untuk mendukung beban atap, sekaligus menyalurkannya ke tumpuan struktural bangunan. Dengan demikian, kuda-kuda termasuk bagian penting dalam struktur rangka atap karena berperan menopang beban penutup atap dan beban lainnya yang bekerja pada bangunan. Kuda kuda baja ringan tersedia dalam berbagai ukuran yang disesuaikan dengan kebutuhan struktur bangunan. Ketebalan profil baja ringan yang digunakan dapat bervariasi, misalnya sekitar 0,75–1 mm, bergantung pada kebutuhan desain dan perhitungan struktur. Kuda-kuda ini akan dipasangkan di atas tumpuan struktural yang telah dibuat. Dalam konstruksi rumah, kuda-kuda baja ringan menjadi bagian penting yang membantu menopang rangka atap dan menyalurkan beban ke struktur bangunan. Fungsi kuda kuda baja ringan adalah sebagai material struktural yang mampu menahan berat sendiri dan berat penutup atap beserta beban-beban hidup lainnya, kemudian menyalurkannya ke tumpuan struktural di bawahnya (ring balok) dengan baik. Perhitungan estimasi kebutuhan material baja ringan dapat dilakukan untuk mendapatkan berapa banyak penggunaan material baja ringan.



Cara menghitung luas atap rumah dan kuda kuda baja ringan membutuhkan kalkulator ilmiah karena perhitungan menggunakan konsep dasar rumus trigonometri yaitu cosinus dan tangen. Sobat Builders juga harus menyiapkan alat ukur/meteran untuk mengetahui lebar dan panjang dari atap Sobat Builders.



Dari 3 hal yang diperhatikan, Sobat Builders bisa mengetahui detail rangka atap baja dan menghitung kebutuhan dimensinya dengan rumus di bawah ini. Memahami detail rangka atap baja sejak awal juga membantu memastikan setiap bagian rangka dapat disesuaikan dengan ukuran dan kemiringan atap.



1. Ketinggian atap

Hal penting yang perlu diperhatikan sebelum menghitung ketinggian rangka atap adalah menentukan jenis penutup atap yang akan digunakan. Setiap material memiliki ketentuan kemiringan yang berbeda. Sebagai contoh, genteng keramik dan beton umumnya membutuhkan sudut kemiringan yang berbeda dari penutup atap berbahan lembaran logam. Ketentuan kemiringan perlu disesuaikan dengan spesifikasi produk yang digunakan.



Contoh :

Genteng keramik dan beton diantara bersudut 30 s/d 35 derajat.

Sheet metal bersudut 5 s/d 60 derajat, dll



Cara menghitung ketinggian atap rumah adalah setengah dikali(X) lebar bangunan atap dikali(X) tangen a kemiringan sudut atap. Jika dituliskan dalam rumus matematika adalah: ½ x lebar bangunan x tan a (kemiringan sudut atap).



Cara Menghitung Ketinggian Atap Rumah

2. Kemiringan atap

Cara menghitung kemiringan kuda kuda pada atap adalah dengan menggunakan rumus setengah dikali(X) lebar bangunan dikali(X) cosinus kemiringan sudut atap. Jika dituliskan dalam rumus matematika adalah: ½ x lebar bangunan :  cos a (kemiringan sudut atap).

Cara Menghitung Kemiringan Atap Rumah



3. Overstek

Sedangkan untuk overstek atap diperlukan untuk melindung bangunan dari tampias akibat air hujan yang terhempas angin dan dikhawatirkan akan masuk dari tepi ujung penutup atap. Sehingga overstek kuda-kuda baja ringan ini perlu dibuat lebih dan tidak rata dinding bangunan. Sementara support horizontal atau pengebokan batang overstek, diperlukan apabila overstek yang ada pada suatu bangunan itu melebihi dari 80 cm. Sementara Cara menghitung overstek dapat menggunakan rumus sebagai berikut:

panjang overstek miring adalah jarak horizontal dari dinding terluar bangunan ke titik terluar overstek rangka atap baja ringan  :  cos a (kemiringan sudut atap).



Cara Menghitung Overstek



Contoh mudah cara menghitung kuda-kuda baja ringan

Agar semakin mudah, Sobat Builder bisa memperhatikan bagaimana contoh cara menghitung kuda kuda baja ringan berikut ini menurut www.niscayaarsitek.com:

Ada sebuah rumah dengan bentuk atap pelana, ukuran bangunan (ring baloknya) 8m x 12m dengan sudut kemiringan 30° derajat (dari jenis penutup atap keramik) dan memiliki overstek datar 80cm.

Langkah pertama untuk mengetahui perhitungan kuda-kuda baja ringan adalah menghitung ketinggian atap (T) rumah dengan menggunakan rumus yang sudah dijelaskan, yaitu:



Menghitung Ketinggian Atap Rumah



T (tinggi): ½ x lebar bangunan x tan a (kemiringan sudut atap)

T (tinggi): ½ x 8m x tan30° = 2,309m

Selanjutnya adalah menghitung kemiringan atap (K) dengan rumus, yaitu:

Menghitung Kemiringan Atap Rumah



K (kemiringan): ½ x lebar bangunan : cos a (kemiringan sudut atap)

K (kemiringan): (½ x 8m) :  cos30° = 4.62 m = 462 cm.

Langkah selanjutnya adalah cara menghitung Panjang overstek miring (Os) dari atap rumah yang telah ditentukan berukuran jarak datar nya adalah sebesar 80cm, maka akan didapatkan hasil:

Menghitung Overstek



Os (Panjang overstek miring) = panjang overstek datar : cos a (kemiringan sudut atap)

Os (Panjang overstek miring) =  80 cm : cos30° = 92.38 cm.

Dari perhitungan yang telah didapatkan maka total panjang sisi sayap adalah 4.62 m + 0, 92 m = 5.54 m

Dalam perhitungan kuda – kuda rangka atap baja ringan harus dilakukan secara teliti dan benar. Hal ini mencegah kegagalan konstruksi bangunan rumah Sobat Builders.



Perhitungan beban mati dan beban hidup suatu bangunan.

Selain menghitung kuda-kuda untuk pemasangan atap, Sobat Builder juga harus mengetahui beban dari bangunan rumah, diantaranya adalah mengetahui cara menghitung beban mati bangunan dan cara menghitung beban hidup bangunan untuk melihat beban maksimum yang harus ditahan pada bangunan. Sebelum itu, Sobat Builder harus mengetahui terlebih dahulu apa itu beban mati dan beban hidup:

Beban Mati (dead load)

Sedangkan beban mati merupakan muatan permanen atau statis, berkaitan dengan berat struktur bangunan yang tetap diam dan konstan dari waktu ke waktu. Beban mati mencakup elemen struktural, partisi non-struktural permanen, perlengkapan tidak bergerak seperti enternit, dan lain sebagainya. Beban mati bisa dihitung dengan menilai berat bahan dan volume yang sudah ditentukan.

Beban Hidup (live load)

Beban hidup merupakan muatan yang pengaplikasiannya bersifat sementara, dapat berubah, dan dinamis, contohnya seperti furniture dan peralatan rumah. Intensitas beban ini bervariasi tergantung pada waktu penggunaan. Beban hidup dapat didistribusikan dan dapat melibatkan getaran, berturan, serta percepatan.

Cara menghitung beban mati bangunan dan cara menghitung beban hidup bangunan menurut www.academia.edu yang dicoba menggunakan kanal C 150.65.20.3,2 adalah sebagai berikut: Beban Mati (dead load)

        - Atap baja (spandek) = 50 N/m

        - Jarak gording = 1,2 m

        - Beban mati dari atap = 50 x 1,2

        - QDL = 60 N/m



1. Beban Hidup (live load)
2. Beban hidup akibat air hujan

Diperhitungkan setara dengan beban genangan air setebal 1 inc = 25 mm

        Qhujan = 0,025 x 10 = 0,25 kN/m²

        Jarak antara gording (s) = 1,2 m

        Beban air hujan = qhujan x s x 10³ = 0,25 x 1,2 x 10 = 300 N/m

        QLL = 300 N/M

1. Beban hidup berdasarkan beban pekerja

        Biasanya besar minimum 100 kg = PLL = 1000 N
